Description

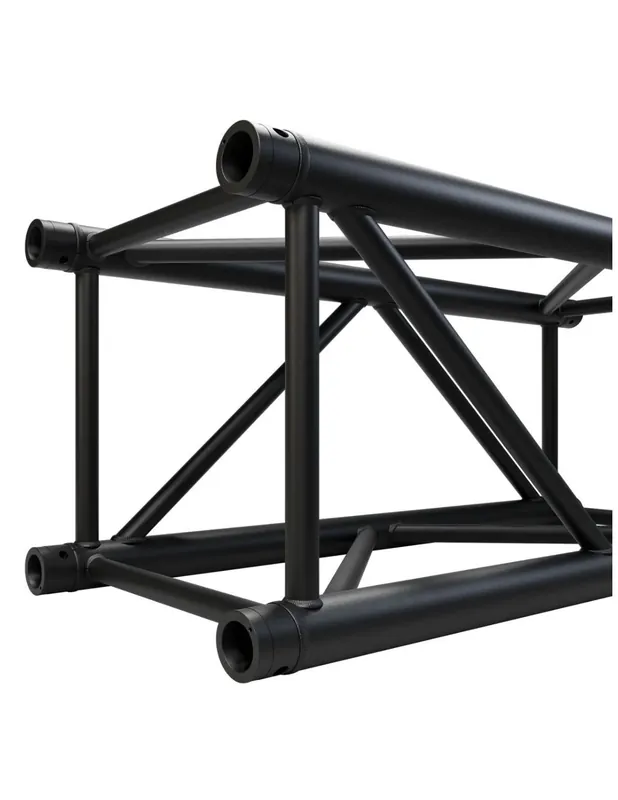

La gamme QUATRO39 est une gamme de structures aluminium carrées de 390 x 390 mm conçue pour les installations scéniques, événementielles et architecturales nécessitant une portée élevée et une résistance maximale.
Fabriquée en aluminium EN AW-6082 T6 avec tubes principaux de Ø50x3mm et barres de renfort de 25x2mm, elle offre un excellent rapport résistance/poids grâce à sa conception spatiale optimisée.
La série QUATRO39 sadapte à de multiples configurations : toits de scène, structures dexposition, supports décrans LED et de projection, portiques lumière et son, cadres publicitaires et décors scéniques.
Sa finition noire apporte une discrétion visuelle parfaite pour les applications professionnelles.
Disponible en longueurs standards de 0,25m à 3m, complétée dangles à 2 à 4 directions, de cubes de jonction 6 directions et daccessoires de fixation, la gamme QUATRO39 permet de réaliser des structures complexes avec une grande modularité.
Certifications et performances : sécurité garantie :
Chaque élément de la gamme QUATRO39 est fabriqué en Europe selon les normes les plus strictes de lindustrie.
Certifiée ISO DIN 4113 et TÜV, la structure garantit une fiabilité et une sécurité maximales pour vos installations permanentes ou temporaires.
Référez-vous à notre tableau de charge pour connaitre les capacités de portée de la QUATRO39 en fonction de la distance entre supports (jusquà 22 mètres).
Par exemple, sur une portée de 8 mètres, la structure supporte jusquà 295 kg/m en charge répartie et 1181 kg en charge centrée.
Ces performances exceptionnelles sont rendues possibles par la qualité des matériaux (aluminium EN AW-6082 T6 haute résistance) et par un contrôle qualité rigoureux appliqué à chaque élément produit.
La QUATRO39 répond aux exigences des prestataires professionnels, installateurs et bureaux détudes recherchant des structures fiables pour des applications critiques.
Compatibilité totale avec les accessoires Contestage :
Grâce à ses tubes standards en 50 mm, la gamme QUATRO39 est compatible avec la plupart des accessoires de fixation et de sécurité Contestage : crochets pour structure, colliers de jonction, élingues, etc.
Cette compatibilité permet dintégrer facilement la QUATRO39 dans vos installations existantes ou de compléter votre stock daccessoires sans multiplication des références.
Manchons, clavettes et goupilles inclus :
Pour simplifier vos projets, chaque poutre et angle QUATRO39 est livré avec ses manchons, clavettes et goupilles.
Le nombre de fixations correspond exactement aux besoins de lélément : 4 pour les poutres et angles 2 directions, 8 pour les angles 3 directions, 12 pour les angles 4 directions. Prêts à monter dès réception.
Caractéristiques techniques :
- Tubes de 48.3 mm de diamètre et 3 mm dépaisseur
- Filets de 20 mm
- Section carrée de 340 mm dentraxe entre chaque tube (390 mm extérieur)
- Assemblage par manchon à goupille conique et clavette
- Section : 390 mm
- Longueur : 50 cm
- Poids net : 2,9 kg
